Hur väljer du rätt kylrumsförångare för dina specifika kylförvaringskrav?

Förångaren är den enskilt mest operativt kritiska komponenten i alla kylrumskylsystem. Den bestämmer hur effektivt värme tas ut från lagringsutrymmet, hur jämnt temperaturen fördelas över rummet, hur mycket fukt som tas bort från lagrade produkter och hur ofta systemet måste avbryta kylningen för avfrostningscykler. Trots denna betydelse behandlas valet av förångare ofta som en eftertanke - en komponent som i första hand väljs utifrån pris när kompressorn och kondenseringsenheten har specificerats. Detta tillvägagångssätt producerar konsekvent kylrum som misslyckas med att upprätthålla enhetlig temperatur, skadar produkten genom överdriven avfuktning, förbrukar mer energi än nödvändigt eller kräver frekventa underhållsingrepp. Att välja rätt förångare för en specifik kyllagringsapplikation kräver förståelse för interaktionen mellan förångartyp, dimensioneringsparametrar, luftflödesegenskaper, avfrostningsmetod och kraven på termisk och fuktighet för de produkter som lagras.

Förstå huvudtyperna av kylrumsförångare

Kylrumsförångare finns i flera konfigurationer, var och en lämpad för olika förvaringsförhållanden, rumsstorlekar och produkttyper. De tre huvudsakliga typerna som påträffas i kommersiell och industriell kylförvaring är enhetskylare (forcerade luftförångare), takmonterade luftkylare och väggmonterade förångare. Var och en har ett distinkt luftflödesmönster, spolgeometri och avfrostningsegenskaper som gör den mer eller mindre lämplig för specifika applikationer.

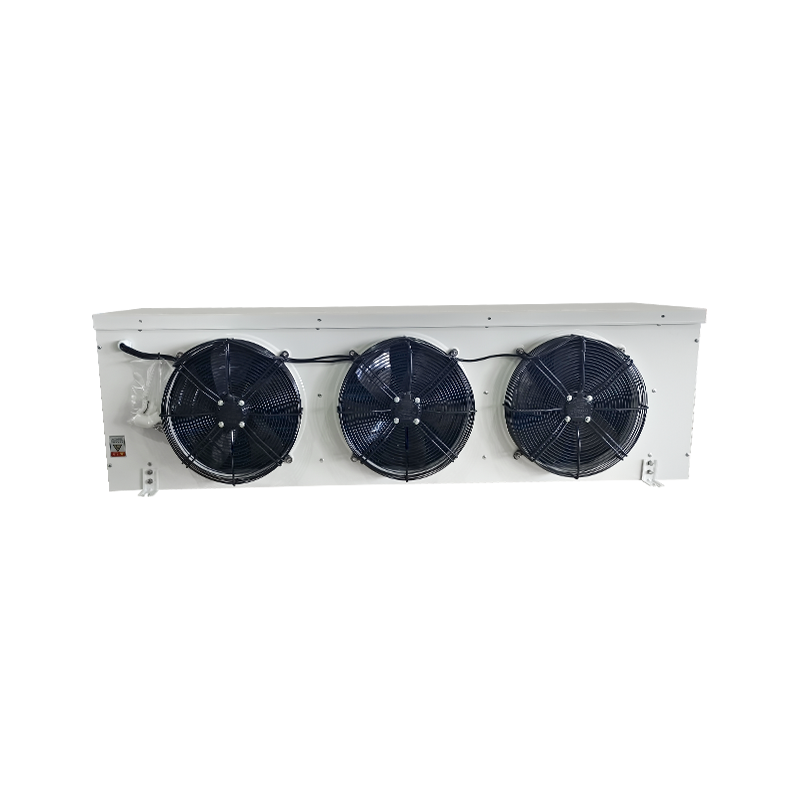

Enhetskylare och forcerad luftförångare

Enhetskylare är den mest använda förångartypen i kommersiella kylrum. De består av en flänsrörsslinga monterad i ett hölje med en eller flera axial- eller centrifugalfläktar som drar rumsluft över spolen och släpper ut den i en riktad luftström. Det forcerade luftflödet möjliggör effektiv värmeöverföring vid relativt kompakta batteristorlekar och gör att den kalla luften kan projiceras över rummet för att nå produkt som lagras på avstånd från förångaren. Enhetskylare finns för medeltemperaturapplikationer (0°C till 10°C rumstemperatur) och lågtemperaturapplikationer (−18°C till −30°C), med spolgeometri, lamellavstånd och avfrostningsmetod specificerad i enlighet därmed. I applikationer med medelhög temperatur är fenmellanrum på 4 mm till 8 mm standard; vid lågtemperaturfrysning eller frysförvaring krävs ett lamellavstånd på 8 mm till 12 mm för att tillgodose frostackumulering mellan avfrostningscyklerna utan att blockera luftflödet.

Takmonterade luftkylare

Takmonterade förångare släpper ut konditionerad luft nedåt eller horisontellt över takplanet och är särskilt väl lämpade för stora kylhus, distributionscentraler och fryslager där likformig temperaturfördelning över en stor golvyta är den primära designutmaningen. Takenheter med flera fläktar kan arrangeras för att ge överlappande luftströmmar som eliminerar skiktning och döda zoner i lagringsvolymen. Eftersom förångaren är monterad i takhöjd, minimerar den hinder för gaffeltruckar och maximerar användbar golvyta - en betydande fördel i högkapacitetslogistikkylhus där golvutnyttjande är en nyckelfaktor för prestanda.

Väggmonterade och takvåningsförångare

Väggmonterade förångare används i mindre kylrum och specialistapplikationer där takmontering är opraktisk. Takvåningsförångare – monterade externt på kylrumstaket med luft som leds in i och ut ur lagringsutrymmet – används när underhållsåtkomst eller minimering av kylmedelsladdning inne i lagringsområdet är en prioritet, som i livsmedelsbearbetningsmiljöer med strikta hygienkrav eller farmaceutiska lagringsutrymmen. Den externa monteringen gör att köldmediet kan stanna utanför det konditionerade utrymmet, vilket minskar risken för läckage i produktlagringsutrymmen och förenklar servicetillgången utan att öppna kylrumsdörren.

Kritiska storleksparametrar: Att få rätt kapacitetsberäkning

Dimensionering av förångaren är inte bara en fråga om att matcha nominell kylkapacitet till den beräknade värmebelastningen i rummet. Den effektiva kapaciteten hos en förångare beror kritiskt på temperaturskillnaden (TD) mellan rumsluftens temperatur och köldmediets förångningstemperatur - och detta förhållande är linjärt: en förångare klassad till 10 kW vid en 10K TD kommer att leverera cirka 8 kW vid en 8K TD och 12 kW vid en 12K TD. Att specificera fel TD-antagande ger ett system som antingen är underdimensionerat — oförmöget att sänka temperaturen under belastning — eller överdimensionerat, vilket orsakar korta cykler, överdriven avfuktning av lagrade produkter och högre energiförbrukning.

Standard TD-värden som används vid val av kylrumsförångare beror på applikationstypen och fuktighetskänsligheten hos lagrade produkter. Tabellen nedan sammanfattar typiska TD-rekommendationer per applikation:

Relationen mellan TD och luftfuktighet är direkt och viktig: en lägre TD innebär att förångningstemperaturen är närmare rumsluftens temperatur, vilket minskar batteriets förmåga att kondensera fukt från den cirkulerande luften. För fuktkänsliga produkter som färskvaror, snittblommor och oförpackat kött är det viktigt att specificera en låg TD-förångare – dimensionerad med en större spolyta för att kompensera för den minskade drivkraften – för att undvika viktminskning, vissning och yttorkning som direkt minskar produktvärdet.

Val av avfrostningsmetod och dess inverkan på systemets prestanda

I alla kylrum som arbetar under cirka 5°C, ansamlas frost på förångarslingans ytor under normal drift eftersom fukten i rumsluften fryser vid kontakt med spolens yta under noll. Detta frostlager isolerar gradvis spolen, minskar värmeöverföringseffektiviteten och ökar luftflödesmotståndet genom fenpacken. Utan regelbunden avfrostning kan en kylrumsförångare förlora 30 % till 50 % av sin nominella kapacitet inom 24 timmar efter den första driften i miljöer med hög fuktighet. Att välja lämplig avfrostningsmetod är därför en integrerad del av valet av förångare – inte ett separat beslut som tas efter att spolen har specificerats.

Avfrostning

Off-cycle avfrostning - där kompressorn stoppas och förångarfläktarna fortsätter att gå, vilket gör att rumstemperatur luft smälter frost från batteriet - är den enklaste och mest energieffektiva avfrostningsmetoden. Den är endast lämplig för medeltemperaturapplikationer där rumstemperaturen är över 0°C, eftersom frosten smälter naturligt när spolens yttemperatur stiger över fryspunkten. Off-cycle avfrostning kräver inga ytterligare värmare eller kontrollkomplexitet och ger ingen extra värmebelastning i kylrummet, vilket gör den till den föredragna metoden för färskvaror, mejeriprodukter och kylrum för drycker där rumstemperaturen hålls mellan 2°C och 10°C.

Elektrisk avfrostning

Elektriska motståndsvärmare inbäddade i eller runt förångarspolen är standardmetoden för avfrostning för lågtemperaturkylrum och frysta livsmedelsbutiker. Elektrisk avfrostning är tillförlitlig, enkel att kontrollera och applicerbar över hela området av förångningstemperaturer ner till -40°C. Den primära nackdelen är energiförbrukningen: elektriska avfrostningsvärmare för en medelstor frysförångare kan förbruka 2 till 6 kW under varje avfrostningscykel, och med två till fyra avfrostningscykler per dag kan avfrostningsenergin representera 10 % till 20 % av systemets totala energiförbrukning. Avfrostningsvärmarens storlek – som bestämmer både avfrostningens varaktighet och energiförbrukning – måste anpassas till frostackumuleringshastigheten, som beror på dörröppningsfrekvens, produktgenomströmning och rumsinfiltrationshastighet.

Hetgasavfrostning

Hetgasavfrostning leder högtemperaturkylmedelsutsläppsgas från kompressorn direkt genom förångarslingan under avfrostningscykler, och använder köldmediets kondenserande värme för att smälta frost inifrån batteriet. Denna metod är betydligt mer energieffektiv än elektrisk avfrostning eftersom värmekällan återvinns från kylningscykeln snarare än hämtas från elförsörjningen. Hetgasavfrostning tenderar också att gå snabbare - avfrostningscykeltider på 10 till 20 minuter är typiska jämfört med 20 till 45 minuter för elektrisk avfrostning i jämförbara applikationer - vilket minskar temperaturhöjningen i kylrummet under varje avfrostningshändelse och förbättrar produkttemperaturstabiliteten. Avvägningen är högre systemkomplexitet och installationskostnad, vilket kräver ytterligare kylmedelsrör, magnetventiler och kontrollsekvenser som är onödiga för elektriska avfrostningssystem.

Luftflödesfördelning och fläktkonfiguration för temperaturlikformighet

Att välja en förångare med tillräcklig kylkapacitet är nödvändigt men inte tillräckligt för kylrumsprestanda - förångaren måste också fördela konditionerad luft jämnt över hela lagringsvolymen för att bibehålla en konstant temperatur över all lagrad produkt. Dålig luftflödesfördelning producerar varma zoner där produkten försämras i förtid och kalla zoner där produkten kan frysa oavsiktligt, vilka båda representerar direkt produktförlust och potentiella brister i livsmedelssäkerhet eller kvalitetsöverensstämmelse.

Val av fläkt och kastavstånd är de primära designparametrarna för luftflödesdistribution. Kastavståndet för en enhetskylare – det avstånd över vilket den utsläppta luftströmmen bibehåller tillräcklig hastighet för att fånga in rumsluft och producera effektiv blandning – beror på fläktens luftflödesvolym, utloppshastighet och takhöjd i rummet. Tillverkare anger kastavstånd vid en sluthastighet på 0,25 m/s, den minsta luftrörelse som behövs för att förhindra stillastående zoner. För ett rum som är längre än kastavståndet för en enda förångare måste flera enheter placeras för att ge överlappande täckning, eller så måste en enda enhet med förlängd utloppskanal användas för att nå den bortre änden av rummet.

• Placera förångare i slutet av rummet med luftflödet riktat längs rummets längd för bästa kasteffektivitet i rektangulära förvaringsrum
• Undvik att rikta utloppsluftflödet direkt mot dörrar eller lastutrymmen där varmluftsinfiltration skapar kondens och lokal temperaturfluktuation på spolens yta
• I djupfrysta butiker över 6 meter, använd takmonterade enheter med nedåtgående utlopp eller höghastighetsriktade munstycken för att säkerställa att kall luft når produkten som är staplad på lägre nivåer
• För luftfuktighetskänsliga färskvarorum, specificera låghastighetsfläktkonfigurationer som främjar skonsam luftcirkulation snarare än höghastighets direkt kollision på exponerade produktytor
• I zoner med flera temperaturer åtskilda av gardiner eller partiella väggar, använd oberoende förångare för varje zon istället för att försöka betjäna flera zoner från en enda enhet

Köldmediekompatibilitet och val av spolematerial

Övergången från hög-GWP-köldmedier – R404A och R507A i lågtemperaturtillämpningar, R134a i medeltemperaturer – mot lägre GWP-alternativ inklusive R448A, R449A, R452A och naturliga köldmedier som CO₂ (R744) och ammoniak har direkt implikation för val av ammoniak (R717). Alla förångare designade för äldre köldmedier är inte kompatibla med deras ersättningar, och att specificera en ny förångare utan att verifiera köldmediets kompatibilitet med den avsedda systemdesignen är en vanlig källa till problem i både nyinstallationer och eftermonteringsprojekt.

CO₂-kylsystem arbetar vid betydligt högre tryck än HFC-system — låga tryck på 30 till 40 bar i subkritiska CO₂-system jämfört med 2 till 6 bar för R404A — kräver förångare som är speciellt utformade och tryckklassade för CO₂-service, med tyngre väggslangar, förstärkta anslutningsrörsklasser och förstärkta anslutningsrörsklasser. Standard HFC-förångare får aldrig användas i CO₂-system oavsett nominell kylkapacitet. Ammoniaksystem kräver förångare med stål- eller rostfritt stålkonstruktion, eftersom ammoniak reagerar med koppar och kopparlegeringar för att bilda korrosiva föreningar som snabbt förstör vanliga kopparrörsförångarslingor.

För HFC- och HFO-köldmedier i standardtillämpningar i kylrum är aluminiumfläns- och kopparrörkonstruktionen fortfarande industristandarden, och erbjuder god värmeledningsförmåga, acceptabel korrosionsbeständighet i rena miljöer och konkurrenskraftiga kostnader. I kustnära miljöer eller miljöer med hög luftfuktighet där spiralkorrosion accelereras, ger epoxibelagda eller förbelagda aluminiumflänsar avsevärt förlängd livslängd - vanligtvis tre till fem gånger flänslivslängden för obestruket aluminium i korrosiva atmosfärer - till en måttlig kostnadspremie som snabbt återvinns genom minskade underhålls- och utbyteskostnader under systemets livslängd.

Praktisk checklista för val av förångare

Att sammanföra alla ovanstående överväganden i en strukturerad urvalsprocess minskar risken för specifikationsfel och säkerställer att den valda förångaren levererar den prestanda som krävs under kylrummets livslängd. Följande checklista sammanfattar de viktigaste beslutspunkterna som måste åtgärdas innan man slutför valet av förångare för något kyllagringsprojekt:

• Definiera rumsvärmebelastningen noggrant — inkludera transmissionsbelastning, infiltrationsbelastning, produktneddragningslast, interna värmekällor (belysning, gaffeltruckar, personal) och avfrostningsvärmetillsats innan du väljer förångarkapacitet
• Ange rätt TD — anpassa design TD till fuktkänsligheten hos lagrade produkter, inte bara till kylsystemets tillgängliga förångningstemperatur
• Välj typ av förångare — enhetskylare, takmonterad, väggmonterad eller takvåning — baserat på rumsgeometri, takhöjd, produkthanteringsmetod och hygienkrav
• Välj avfrostningsmetod — avstängning för rum med medeltemperatur över 0°C. elektrisk avfrostning för vanliga lågtemperaturapplikationer; hetgasavfrostning där energieffektivitet och minimal temperaturhöjning under avfrostning är prioriterade
• Verifiera köldmediekompatibilitet — bekräfta att förångaren är klassad för det avsedda köldmediet, inklusive tryckklass för CO₂-system och materialkompatibilitet för ammoniaksystem
• Kontrollera lamellavståndet mot frostackumuleringshastighet — välj bredare lamellavstånd för frysta applikationer med hög fuktighet och rum med frekventa dörröppningar
• Bekräfta kastavståndet för luftflödet — verifiera att förångarens nominella kastavstånd täcker hela rummets längd, eller planera för flera enheter eller utloppskanaler för att uppnå enhetlig täckning
• Överväg coil coating för korrosiva miljöer — specificera epoxi- eller hydrofilt belagda fenor för kustnära, marina eller miljöer med hög kemisk kontaminering för att skydda långvarig termisk prestanda
