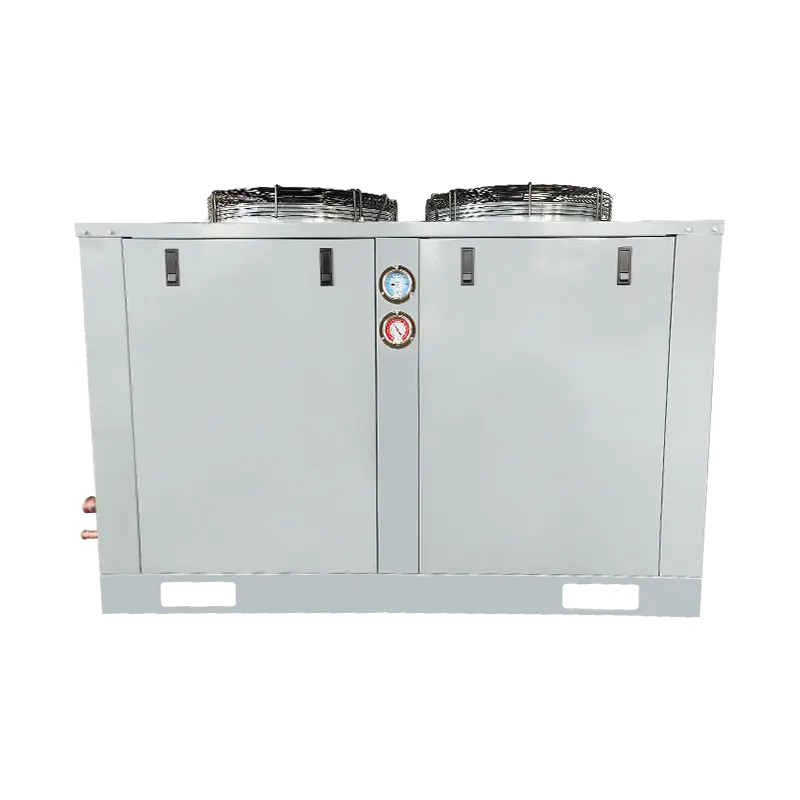

Kondenseringsenhet för övre luftutlopp (med Copeland-kompressor) 8-40HP

Top Air Outlet Condensing Unit (med Copeland-kompressor) 8-40HP, som drivs av en pålitlig Copeland-scrollkompressor, är konstruerad för att leverera enastående kylprestanda och energieffektivitet i ett brett spektrum av applikationer. Med alternativ för hästkrafter från 8HP till 40HP är den här enheten särskilt lämplig för medelstora till stora kylprojekt, såsom kyllager, livsmedelsbearbetningsanläggningar, stormarknader och logistikcenter. Dess övre luftutloppsdesign säkerställer starkt vertikalt luftflöde, utmärkt värmeavledning och mer flexibel installation, även i komplexa miljöer. Med Copelands avancerade scroll-teknik erbjuder enheten stabil drift, lägre vibrationer och minskat buller, samtidigt som den avsevärt förbättrar energieffektiviteten och förlänger livslängden. Den stöder mångsidiga temperaturområden: -20~10 ℃ för kylning och färskhållning, -40~0 ℃ för djupfrysning och -40~-5 ℃ för applikationer med ultralåga temperaturer. Den hållbara konstruktionen, kompakta layouten och lättåtkomliga designen gör installation och underhåll enkelt, samtidigt som det säkerställer tillförlitlig långsiktig prestanda under krävande förhållanden.

Enhetsmodell		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Kondenserad luftutloppstyp		Luftutlopp på sidan					Översta luftutlopp
Avdunstningstemperatur/köldmedium		-40℃~0℃/R404A
Effekt (V-Ph-Hz)		200~230/3/60 /380~420/3/60
Kompressor	Typ	Emerson Scroll kompressor
	Kapacitet (P)	4	5	6	8	10	8	10	13	15	17
	Modelll	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Kondensorblad och motorparametrar	Varumärke	Orienteraera					HaiLe
	Nummer	1	2	2	2	2	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	230	420W	420W	550W	550W
	Fläktspecifikationer	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Luftvolym (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
Specifikation av kondensor koppar		内螺纹Intern tråd
Kondensyta (m²)		40	50	60	80	100	80	100	120	150	150
Kondensor kopparrör		φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25X21,65)
Reservoarvolym (L)		5	8	8	10	10	10	10	12	15	15
Specifikation för klotventiler och svetsade kopparrör			12 19 Gängad anslutningsport		16 28 Svetsanslutningsport		16 28 Svetsanslutningsport		19 35 Svetsanslutningsport
Rekommenderad kylförvaringsvolym för kylförvaring temperaturområde 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
Kylkapacitet	Avdunstningstemperatur	Testförhållanden: Returlufttemperatur på 20 ℃, underkylningsgrad OK; Kondensationstemperatur 40℃
	-40℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0℃	13100	16300	19550	/	/	/	/	/	/	/
Produktmått: längd × bredd × höjd (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Produktmått: längd × bredd × höjd (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Förpackningsmått: längd × bredd × höjd (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Brus dB(A)		51	53	53	56	56	56	56	59	63	63
Nettovikt (kg)		75	90	99	122	129	/	/	/	/	/
Bruttovikt (kg)		82	97	106	130	137	/	/	/	/	/
Strypanordning		Termisk expansionsventil (användaren tillhandahåller)
Rekommendera att använda termisk expansionsventilmodell		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Rekommenderad luftkylare modell		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Obs: För att säkerställa kyleffekten av enhetsinstallationen, rekommenderas det att använda kopparrör med specifikationer som inte är mindre än luftkylarens. Kopparrör med variabel diameter kan användas vid anslutning till kondensaggregatet!

Enhetsmodell		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Kondenserad luftutloppstyp		Luftutlopp på sidan					Översta luftutlopp
Avdunstningstemperatur/köldmedium		-40℃~-5℃/R404A
Effekt (V-Ph-Hz)		380~420/3/50
Kompressor	Typ	Emerson Scroll kompressor
	Kapacitet (P)	4	5	6	8	10	8	10	12	15	18
	Modelll	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Kondensorblad och motorparametrar	Varumärke	Orienteraera					HaiLe
	Nummer	1	2	2	2	2	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	230	420W	420W	550W	780W
	Fläktspecifikationer	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Luftvolym (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Specifikation av kondensor koppar		Invändig gänga
Kondensyta (m²)		40	50	60	80	100	80	100	120	150	200
Kondensor kopparrör		φ9(25X×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Reservoarvolym (L)		5	8	8	10	10	10	10	12	15	20
Specifikation för klotventiler och svetsade kopparrör			12 19 Gängad anslutningsport		16 28 Svetsanslutningsport		16 28 Svetsanslutningsport		19 35 Svetsanslutningsport		19 42 Svetsanslutningsport
Rekommenderad kylförvaringsvolym för kylförvaring temperature intervall på 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Kylkapacitet	Avdunstningstemperatur	Testförhållanden: Returlufttemperatur på 20 ℃, underkylningsgrad OK; Kondensationstemperatur 40℃
	-40℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0℃	13950	16500	19950	/	/	/	/	/	/	/
Produktmått: längd × bredd × höjd (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Produktmått: längd × bredd × höjd (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Förpackningsmått: längd × bredd × höjd (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Brus dB(A)		51	53	53	56	56	56	56	59	63	65
Nettovikt (kg)		75	90	99	122	129	/	/	/	/	/
Bruttovikt (kg)		82	97	106	130	137	/	/	/	/	/
Strypanordning		Termisk expansionsventil (användaren tillhandahåller)
Rekommendera att använda termisk expansionsventilmodell		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Rekommenderad luftkylare modell		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Obs: För att säkerställa korrekt effekt av aggregatinstallationen, rekommenderas det att använda kopparrör med specifikationer som inte är mindre än luftkylarens. Kopparrör med variabel diameter kan användas vid anslutning till kondenseringsenheten!
