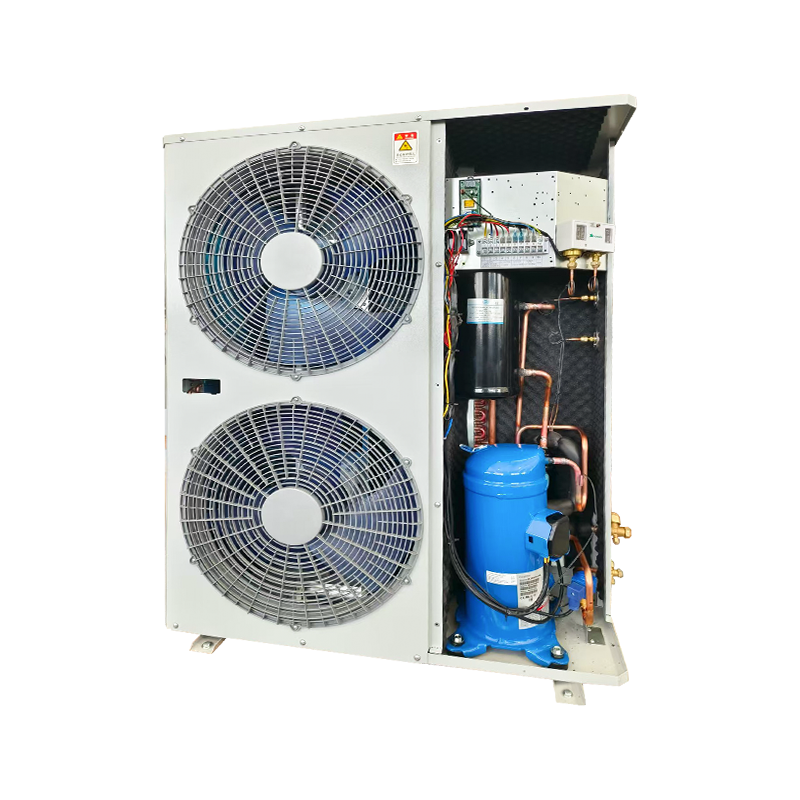

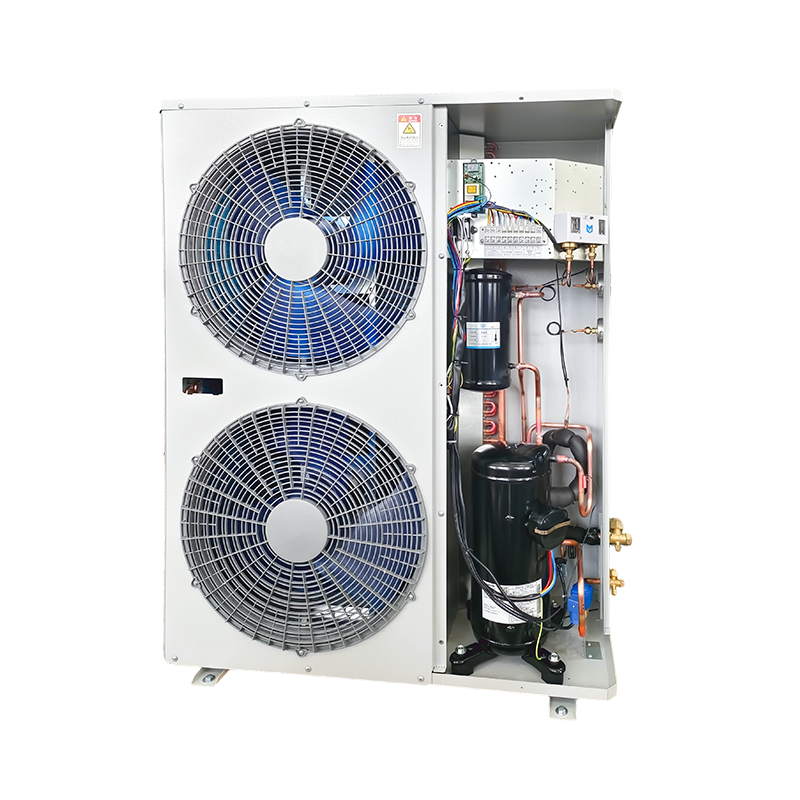

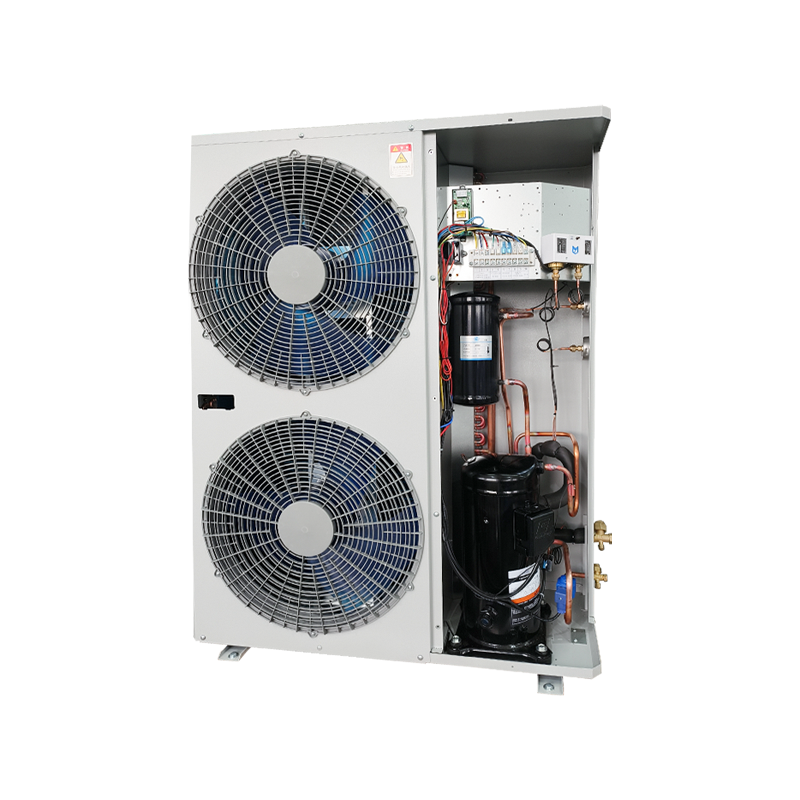

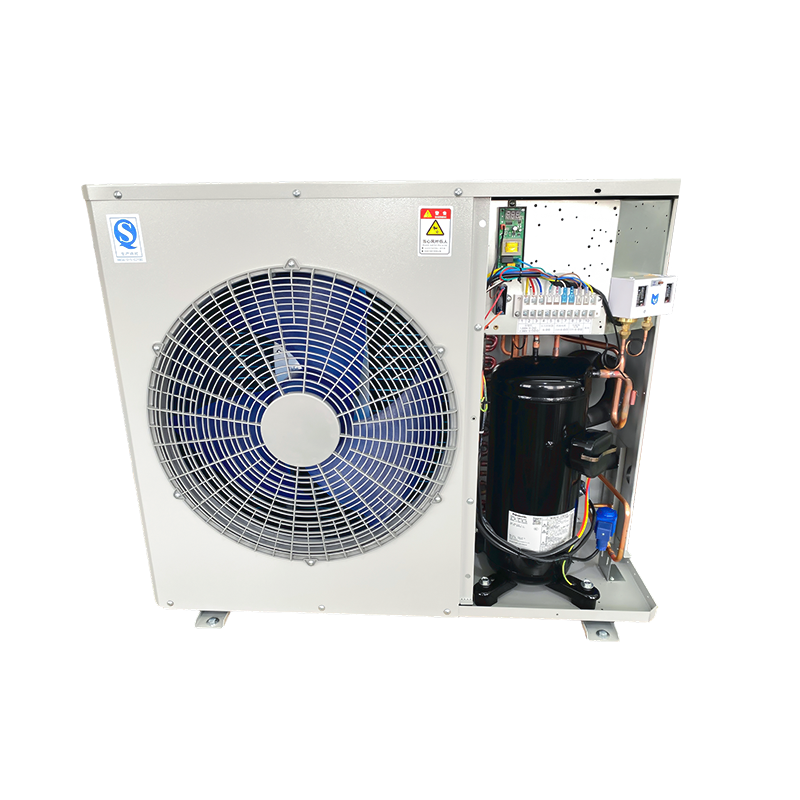

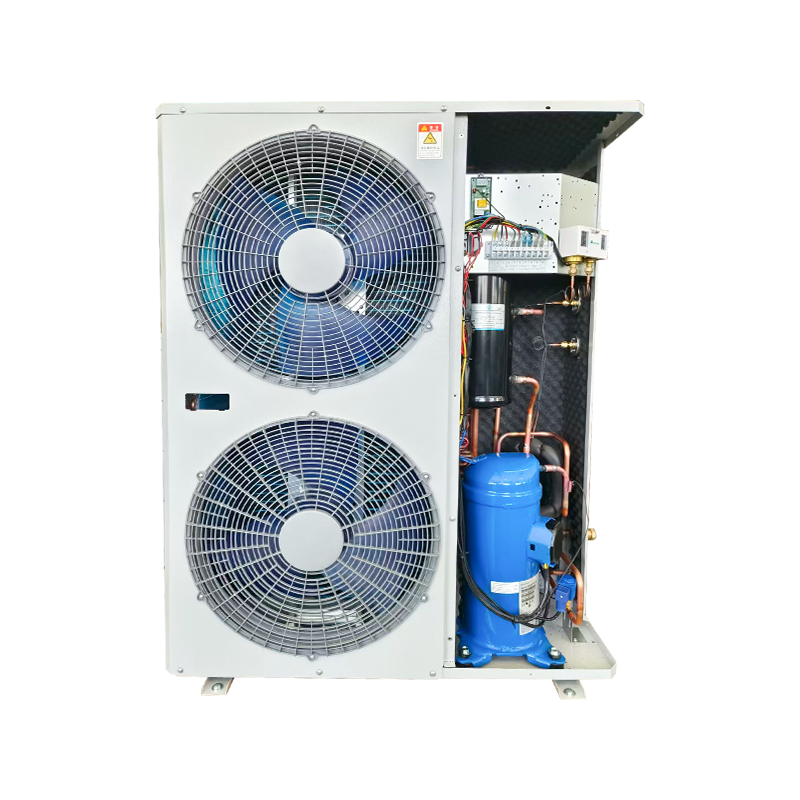

Sidoluftutlopp kondenseringsenhet (med Panasonic-kompressor) 3-12HP

KONDENSENHETEN FÖR SIDA LUFTUTTAG (med Panasonic-kompressor) 3-12HP, utrustad med en pålitlig Panasonic scrollkompressor, är en effektiv och hållbar lösning utformad för att möta ett brett utbud av kylbehov. Med kapaciteter från 3HP till 12HP ger denna enhet utmärkt flexibilitet för olika skalor av projekt, från kommersiella kylrum till anläggningar för konservering och bearbetning av livsmedel. Dess sidodesign för luftutlopp förbättrar luftflödet, förbättrar värmeavledning och möjliggör en bekvämare installation i begränsade utrymmen. Byggd med Panasonics avancerade scroll-teknik ger den stabil drift, minskat buller och hög energieffektivitet, vilket säkerställer kostnadsbesparingar och lång livslängd. Enheten stöder mångsidiga temperaturområden: -30~5 ℃, idealisk för medel- och lågtemperaturlagring, och -15~10 ℃, perfekt lämpad för färskförvaring, displaykylning och allmän kylning. Dess kompakta struktur, robusta konstruktion och användarvänliga design gör underhållet enkelt och prestandakonsekvent. Kunder kan lita på denna enhet för kraftfull kylkapacitet, energibesparande prestanda och tillförlitlig drift även under utmanande förhållanden. Oavsett om den används i stormarknader, livsmedelsproduktion, kylkedjelogistik eller kylprojekt av olika skala, ger sidoluftutloppskondenseringsenheten med Panasonic rullkompressor pålitliga resultat, vilket gör den till ett smart och värdefullt val för företag som söker effektivitet, hållbarhet och långsiktig prestanda.

Enhetsmodell		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Kondenserad luftutloppstyp		Sidoluftutlopp							Översta luftutlopp
Avdunstningstemperatur/köldmedium		-30℃~5℃ /R22
Effekt (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressor	Typ	Panasonic Scroll kompressor
	Kapacitet (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Kondensorblad och motorparametrar	Varumärke	Orienteraera							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fläktspecifikationer	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Luftvolym (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikation av kondensor koppar		Invändig gänga
Kondensyta (m²)		30	40	30	40	50	60	80	100	200
Kondensor kopparrör		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Reservoarvolym (L)		5	5	5	5	8	8	10	10	12
Specifikation för klotventiler och svetsade kopparrör		10 16 Gängad anslutningsport		10 16 Gängad anslutningsport		12 19 Gängad anslutningsport		16 28 Svetsanslutningsport
Rekommenderad kylförvaringsvolym för kylförvaring temperaturområde 0~-18 C(m³		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kylkapacitet (W)	Avdunstningstemperatur	Testförhållanden: Returlufttemperatur på 20 ℃, underkylningsgrad OK; Kondensationstemperatur 40℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Produktmått: längd × bredd × höjd (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Förpackningsmått: längd × bredd × höjd (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Installationslängd × bredd (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Brus dB(A)		51	51	51	51	53	53	56	56	59
Nettovikt (kg)		71	75	71	75	90	99	122	/	/
Bruttovikt (kg)		78	82	78	82	97	106	130	/	/
Strypanordning		Termisk expansionsventil (användaren tillhandahåller)
Rekommendera att använda termisk expansionsventilmodell		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Rekommenderad luftkylare modell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Obs: För att säkerställa kyleffekten av enhetsinstallationen, rekommenderas det att använda kopparrör med specifikationer som inte är mindre än luftkylarens. Kopparrör med variabel diameter kan användas vid anslutning till kondensaggregatet!

Enhetsmodell		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Kondenserad luftutloppstyp		Sidoluftutlopp							Översta luftutlopp
Avdunstningstemperatur/köldmedium		-15℃~10℃ /R22
Effekt (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressor	Typ	Panasonic Scroll kompressor
	Kapacitet (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Kondensorblad och motorparametrar	Varumärke	Orienteraera							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fläktspecifikationer	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Volym (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikation av kondensor koppar		Invändig gänga
Kondensyta (m²)		30	40	30	40	50	60	80	100	200
Kondensor kopparrör		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Reservoarvolym (L)		5	5	5	5	8	8	10	10	12
Specifikation för klotventiler och svetsade kopparrör		10 16 Gängad anslutningsport		10 16 Gängad anslutningsport		12 19 Gängad anslutningsport		16 28 Svetsanslutningsport
Rekommenderad kylförvaringsvolym för kylförvaring temperaturintervall på 0~~18 C(m³)		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kylkapacitet (W)	Avdunstningstemperatur	Testförhållanden: Returlufttemperatur på 20 ℃, underkylningsgrad OK; Kondensationstemperatur 40℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Produktmått: längd × bredd × höjd (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Produktmått: längd × bredd × höjd (mm)		1120x450x955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Förpackningsmått: längd × bredd × höjd (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Installationslängd × bredd (mm)		51	51	51	51	53	53	56	56	59
Nettovikt (kg)		71	75	71	75	90	99	122	/	/
Bruttovikt (kg)		78	82	78	82	97	106	130	/	/
Strypanordning		Termisk expansionsventil (användaren tillhandahåller)
Rekommendera att använda termisk expansionsventilmodell		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Rekommenderad luftkylare modell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Obs: För att säkerställa kyleffekten av enhetens installation, rekommenderas det att använda kopparrör med specifikationer som inte är mindre än luftkylarens. Kopparrör med variabel diameter kan användas vid anslutning till kondenseringsenheten!
